ग्लोब वाल्व्ह आणि गेट वाल्व्हमध्ये काय फरक आहे?

पाइपलाइन सिस्टममध्ये माध्यमांचा प्रवाह नियंत्रित करण्यासाठी मुख्य उपकरणे म्हणून,ग्लोब वाल्व्हआणिगेट वाल्व्हदोन्ही कट-ऑफ वाल्व आहेत, परंतु ते स्ट्रक्चरल डिझाइन, कार्यरत वैशिष्ट्ये आणि लागू परिस्थितीत लक्षणीय भिन्न आहेत. अयोग्य निवड सिस्टमच्या कार्यक्षमतेवर परिणाम करू शकते आणि सुरक्षिततेच्या धोक्यांना देखील कारणीभूत ठरू शकते.

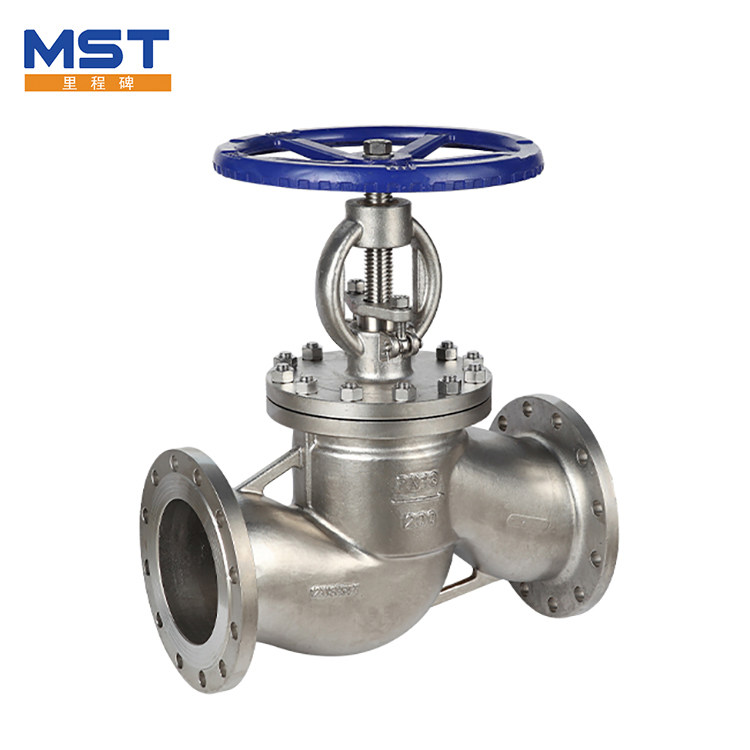

स्ट्रक्चरल डिझाइनमधील आवश्यक फरक कार्यात्मक वैशिष्ट्ये निर्धारित करतो. ग्लोब वाल्व "वाल्व डिस्क अनुलंब इंटरसेप्ट" रचना स्वीकारते. झडप शरीरात द्रवपदार्थाच्या दिशेने लंबवत वाल्व सीट आहे. सीलिंग साध्य करण्यासाठी वाल्व्ह डिस्क स्क्रू रॉडमधून वर आणि खाली सरकते. द्रवपदार्थाने वाल्व्ह बॉडीमधून प्रवाहित करण्यासाठी 90-डिग्री टर्न करणे आवश्यक आहे. फ्लो रेझिस्टन्स गुणांक (सुमारे 3-5) गेट वाल्व्हच्या तुलनेत बरेच जास्त आहे. गेट वाल्व "गेट समांतर इंटरसेप्ट" वर अवलंबून आहे. गेट वाल्व सीटच्या मध्यभागी अनुलंब हलते. जेव्हा पूर्णपणे उघडले जाते, तेव्हा गेट पूर्णपणे प्रवाह चॅनेलपासून विभक्त होते. प्रवाह प्रतिरोध गुणांक केवळ 0.1-0.5 आहे, जो लहान पाईपच्या प्रवाह क्षमतेच्या जवळ आहे.

फ्लो कंट्रोल आणि सीलिंग कामगिरी प्रत्येकाचा स्वतःचा जोर आहे. ग्लोब वाल्व्हची झडप डिस्क आणि वाल्व सीट फेस-कॉन्टॅक्ट सील आहेत आणि बंद असताना सीलिंग अधिक विश्वासार्ह असते. हे विशेषतः कमी-दाब लहान-व्यास पाइपलाइन (डीएन 15-डीएन 100) साठी योग्य आहे आणि वाल्व डिस्क उघडण्याद्वारे प्रवाह अचूकपणे समायोजित केला जाऊ शकतो. हे बर्‍याचदा अशा प्रसंगी वापरले जाते ज्यास थ्रॉटलिंग आवश्यक असते (जसे की हीटिंग सिस्टम). तथापि, त्याच्या सीलिंग पृष्ठभागास हाय-स्पीड फ्लुईड इरोशनमुळे सहज नुकसान होते आणि त्याचे सेवा जीवन सामान्यत: 10,000-20,000 वेळा उघडण्याचे आणि बंद होण्याच्या वेळेस असते. गेट वाल्व्हचे गेट वाल्व सीटच्या संपर्कात आहे. पूर्णपणे उघडल्यावर थ्रॉटलिंगचे नुकसान होत नाही. हे मोठ्या व्यासाच्या पाइपलाइन (डीएन 100-डीएन 1000) साठी योग्य आहे, परंतु बंद झाल्यावर ते अचूकपणे संरेखित करणे आवश्यक आहे, अन्यथा गळती करणे सोपे आहे आणि प्रवाह नियमन साध्य केले जाऊ शकत नाही. हे मुख्यतः पूर्णपणे खुल्या आणि पूर्णपणे बंद परिस्थितीत वापरले जाते (जसे की नळाच्या पाण्याचे मेन्स).

लागू केलेल्या कामाच्या परिस्थितीत फरक स्पष्ट आहे. ग्लोब वाल्व स्वच्छ पाणी आणि तेल यासारख्या स्वच्छ माध्यमांना पोहोचविण्यासाठी योग्य आहे. कार्यरत दबाव सहसा 16 एमपीएपेक्षा जास्त नसतो आणि तापमान श्रेणी -29 ℃ ते 425 ℃ असते. स्थापनेदरम्यान प्रवाहाच्या दिशेने (कमी इनलेट आणि उच्च आउटलेट) लक्ष द्या, अन्यथा सीलिंगची कार्यक्षमता कमी होईल. गेट वाल्वचा वापर थोड्या प्रमाणात कण (जसे की सीवेज) असलेल्या मीडिया वाहतुकीसाठी केला जाऊ शकतो, ज्यामध्ये 42 एमपीए पर्यंतचे दाब पातळी, विस्तृत तापमान अनुकूलता श्रेणी (-196 ℃ ते 540 ℃) असते आणि स्थापनेवर कोणतेही दिशात्मक निर्बंध नसतात, परंतु वारंवार ओपनिंग आणि क्लोजिंग परिस्थितीस कारणीभूत ठरू शकत नाही.

देखभाल खर्च आणि सेवा जीवनाचा सर्वसमावेशक विचार करणे आवश्यक आहे. ग्लोब वाल्व्हची वाल्व डिस्क आणि स्क्रू रॉड कनेक्शनची रचना सोपी आहे आणि देखभाल दरम्यान केवळ सीलिंग गॅस्केट बदलण्याची आवश्यकता आहे. एकल देखभाल किंमत गेट वाल्वच्या सुमारे 50% आहे. गेट वाल्व्हमध्ये गेट आणि वाल्व स्टेम दरम्यान एक जटिल मार्गदर्शक रचना आहे. जर ते अडकले तर ते संपूर्णपणे वेगळे करणे आवश्यक आहे आणि देखभाल वेळ ग्लोब वाल्व्हच्या तुलनेत 2-3 पट आहे. तथापि, पूर्णपणे मुक्त स्थितीत, गेट वाल्व्हचा प्रवाह प्रतिकार लहान आहे, ज्यामुळे पाइपलाइनचा उर्जा वापर कमी होऊ शकतो आणि दीर्घकालीन वापरासाठी अधिक किफायतशीर आहे.

निवडताना, "निवडणे" चे मूलभूत तत्वग्लोब वाल्व्हएका लहान व्यासासाठी आणि एगेट वाल्व्हमोठ्या व्यासासाठी; फ्लो समायोजनसाठी ग्लोब वाल्व निवडणे, पूर्ण उघडण्यासाठी आणि बंद करण्यासाठी गेट वाल्व निवडणे; क्लीन मीडियासाठी ग्लोब वाल्व निवडणे आणि कण असलेल्या माध्यमांसाठी गेट वाल्व निवडणे "अनुसरण केले पाहिजे. केवळ सिस्टम प्रेशर, मध्यम वैशिष्ट्ये आणि ऑपरेटिंग वारंवारता एकत्रित करून वाल्वची इष्टतम कामगिरी प्लेमध्ये आणली जाऊ शकते आणि पाइपिंग सिस्टमचे सुरक्षित आणि कार्यक्षम ऑपरेशन सुनिश्चित केले जाऊ शकते.
