औद्योगिक द्रव नियंत्रण प्रणालीमध्ये चेक वाल्व हे मुख्य स्वयंचलित घटक का मानले जातात?

औद्योगिक द्रव नियंत्रण प्रणालींमध्ये,वाल्व तपासामाध्यमाचा अपघाती बॅकफ्लो रोखण्यासाठी, पंप आणि मोटर्ससारख्या उपकरणांचे संरक्षण करण्यासाठी आणि औद्योगिक प्रक्रियेची स्थिरता सुनिश्चित करण्यासाठी डिझाइन केलेले महत्त्वपूर्ण स्वयंचलित घटक आहेत. प्रगत उत्पादन क्षमता आणि जागतिक निर्यात अनुभवासह एक व्यावसायिक निर्माता म्हणून,टियांजिन माइलस्टोन वाल्व कंपनीविविध औद्योगिक गरजा पूर्ण करण्यासाठी उच्च-कार्यक्षमता चेक वाल्व आणि इतर औद्योगिक वाल्व प्रदान करण्यावर लक्ष केंद्रित करते. तर, तुम्हाला चेक वाल्व्ह समजले का?

चेक वाल्व म्हणजे काय?

A झडप तपासाएक स्वयंचलित झडप आहे ज्याचा बंद होणारा भाग (वर्तुळाकार वाल्व डिस्क) स्वतःचे वजन आणि द्रव दाबाने चालतो. त्याचे प्राथमिक कार्य हे माध्यमाचा बॅकफ्लो रोखणे आहे, ज्यामुळे ते विविध उद्योगांमधील द्रव वाहतूक प्रणालींमध्ये एक अपरिहार्य घटक बनते. मॅन्युअल किंवा सेमी-ऑटोमॅटिक व्हॉल्व्हच्या विपरीत, चेक व्हॉल्व्हला बाह्य उर्जा स्त्रोताची आवश्यकता नसते - त्यांचे ऑपरेशन पूर्णपणे माध्यमाच्या डायनॅमिक दाबाने चालते, रिअल-टाइम आणि बॅकफ्लोचे विश्वसनीय प्रतिबंध सुनिश्चित करते.

चेक वाल्वची मुख्य कार्ये

माध्यमाचा बॅकफ्लो रोखणे: हे सर्वात मूलभूत कार्य आहे. पाइपिंग सिस्टीममध्ये, चेक व्हॉल्व्ह जेव्हा सिस्टमचा दाब कमी होतो तेव्हा मीडियाचा बॅकफ्लो रोखतात, उत्पादन व्यत्यय टाळतात.

पंप आणि ड्राइव्ह मोटर्सचे संरक्षण करणे: बॅकफ्लोमुळे पंप उलट होऊ शकतात, संभाव्य अंतर्गत घटकांचे नुकसान होऊ शकते आणि ड्राइव्ह मोटर ओव्हरलोड होऊ शकते, परिणामी डाउनटाइम महाग होतो. हा धोका दूर करून, बॅकफ्लोवर झडप ताबडतोब बंद करा.

कंटेनरमधून मीडिया सुरक्षितपणे डिस्चार्ज करणे: स्टोरेज टाक्या किंवा प्रेशर वेसल्समध्ये, चेक व्हॉल्व्ह मीडियाच्या दिशाहीन प्रवाहावर नियंत्रण ठेवतात, सुरक्षित डिस्चार्ज सुनिश्चित करतात आणि सायफन बॅकफ्लो किंवा दूषित होण्यास प्रतिबंध करतात.

सुरक्षित अलगाव: दुहेरी संरक्षण प्रणाली तयार करण्यासाठी चेक वाल्व गेट वाल्व्हच्या संयोगाने वापरले जातात. उदाहरणार्थ, उच्च-दाब पाइपलाइनमध्ये, चेक व्हॉल्व्ह बॅकफ्लोला प्रतिबंध करतात, तर गेट व्हॉल्व्ह देखभालसाठी मॅन्युअल अलग ठेवण्याची परवानगी देतात, अशा प्रकारे संपूर्ण सिस्टम सुरक्षितता सुधारते.

चेक वाल्वचे प्रकार: लिफ्ट आणि स्विंग वाल्व

वाल्व डिस्कच्या हालचालीवर आधारित, चेक वाल्व प्रामुख्याने लिफ्ट चेक वाल्व आणि स्विंग चेक वाल्वमध्ये विभागले जातात. प्रत्येक प्रकाराची विशिष्ट संरचनात्मक वैशिष्ट्ये आणि अनुप्रयोग परिस्थिती आहेत, भिन्न औद्योगिक गरजांसाठी योग्य.

लिफ्ट चेक वाल्व

लिफ्ट चेक व्हॉल्व्हची रचना गेट वाल्व्हसारखीच असते, परंतु त्यात व्हॉल्व्ह स्टेम नसतो जो वाल्व डिस्क चालवतो. व्हॉल्व्ह डिस्क प्रवाह नियंत्रित करण्यासाठी वाल्व सीटच्या बाजूने अनुलंब (वर आणि खाली) हलते.

कामाचे तत्व

उघडण्याची प्रक्रिया: जेव्हा माध्यम इनलेटच्या टोकापासून (खालच्या बाजूने) आउटलेटच्या टोकाकडे (वरच्या बाजूने) वाहते, तेव्हा इनलेट दाब वाल्व डिस्कला वरच्या दिशेने ढकलतो, वाल्व डिस्कचे स्वतःचे वजन आणि प्रवाह घर्षण यांच्या एकत्रित प्रतिकारांवर मात करतो. हे व्हॉल्व्ह डिस्कला वाल्व सीटवरून उचलते, ज्यामुळे माध्यम सहजतेने जाऊ शकते.

बंद करण्याची प्रक्रिया: जर माध्यमाने मागे वाहून जाण्याचा प्रयत्न केला, तर उलट दाब वाल्व डिस्कला खालच्या दिशेने ढकलतो. नंतर, स्वतःच्या वजनाखाली आणि उलट दाबाने, वाल्व डिस्क वाल्व सीटच्या विरूद्ध घट्टपणे दाबते, पाइपलाइन सील करते आणि बॅकफ्लो रोखते.

मुख्य फायदे

जलद बंद होणारा प्रतिसाद, वारंवार दाब बदलणाऱ्या प्रणालींसाठी आदर्श.

बंद असताना उच्च सीलिंग अचूकता, कमी गळती आवश्यकता असलेल्या माध्यमांसाठी योग्य.

ठराविक अनुप्रयोग

पाणी पुरवठा आणि ड्रेनेज सिस्टम.

पॉवर प्लांटमध्ये बॉयलर फीडवॉटर पाइपिंग आणि स्टीम सिस्टम.

हलके औद्योगिक क्षेत्र ज्यांना माध्यमाची अत्यंत उच्च शुद्धता आवश्यक आहे.

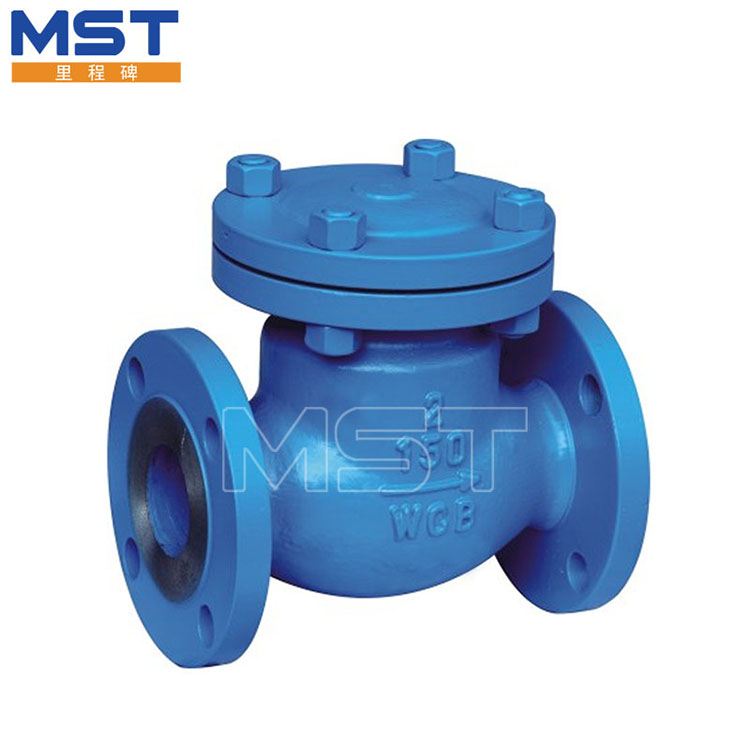

स्विंग प्रकार तपासा वाल्व

स्विंग टाईप चेक व्हॉल्व्हमध्ये एक डिस्क असते जी झुकलेली असते आणि फिरत्या अक्षावर (सामान्यत: व्हॉल्व्ह सीटजवळ असते) बसविली जाते. डिस्क उभ्या दिशेने फिरण्याऐवजी उघडण्यासाठी किंवा बंद करण्यासाठी या अक्षाभोवती फिरते.

कामाचे तत्व

उघडण्याची प्रक्रिया: जेव्हा माध्यम पुढच्या दिशेने वाहते, तेव्हा त्याचा दाब डिस्कला वाल्व सीटपासून दूर जाण्यासाठी ढकलतो, ज्यामुळे माध्यमासाठी रस्ता तयार होतो. चकतीचा स्विंग एंगल हा मध्यम प्रवाहाच्या दराने निर्धारित केला जातो-उच्च प्रवाह दरांमुळे मोठ्या उघडण्याच्या कोनात, प्रवाह प्रतिरोध कमी होतो.

बंद करण्याची प्रक्रिया: जेव्हा बॅकफ्लो होतो, तेव्हा रिव्हर्स मिडियम प्रेशर डिस्कला परत वाल्व्ह सीटकडे वळवण्यासाठी ढकलतो. डिस्क नंतर रिव्हर्स प्रेशरखाली सीट सील करते, बॅकफ्लो थांबवते. कामकाजाचे तत्त्व लिफ्ट टाइप चेक व्हॉल्व्हसारखेच आहे, परंतु स्विंग मोशन बंद होण्याच्या वेळी प्रभाव शक्ती कमी करते, वाल्वचे सेवा आयुष्य वाढवते.

मुख्य फायदे

कमी प्रवाह प्रतिरोध, ते मोठ्या-व्यास पाइपलाइन किंवा उच्च-प्रवाह-दर प्रणालीसाठी योग्य बनवते.

साधी रचना, सोपी देखभाल आणि थोडीशी अशुद्धता (उदा. सांडपाणी, कच्चे तेल) असलेल्या माध्यमांशी मजबूत अनुकूलता.

ठराविक अनुप्रयोग

तेल आणि गॅस पाइपलाइन.

थर्मल पुरवठा प्रणाली.

मेटलर्जिकल उद्योग.
