थ्रॉटल बटरफ्लाय वाल्व

चायना थ्रॉटल बटरफ्लाय व्हॉल्व्ह उत्पादक, पुरवठादार आणि उच्च गुणवत्तेचा कारखाना
1.चा परिचयTह्रोटल बटरफ्लाय वाल्व

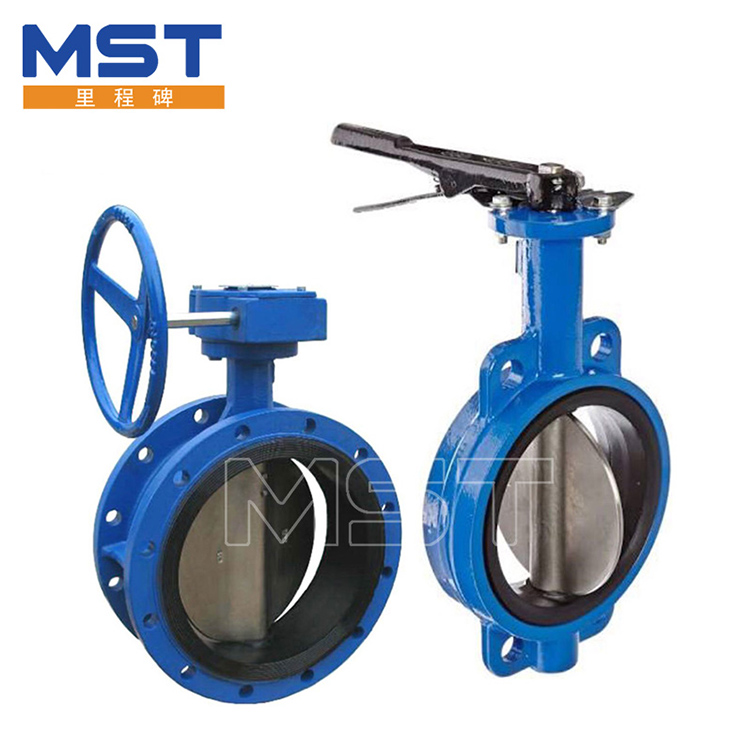

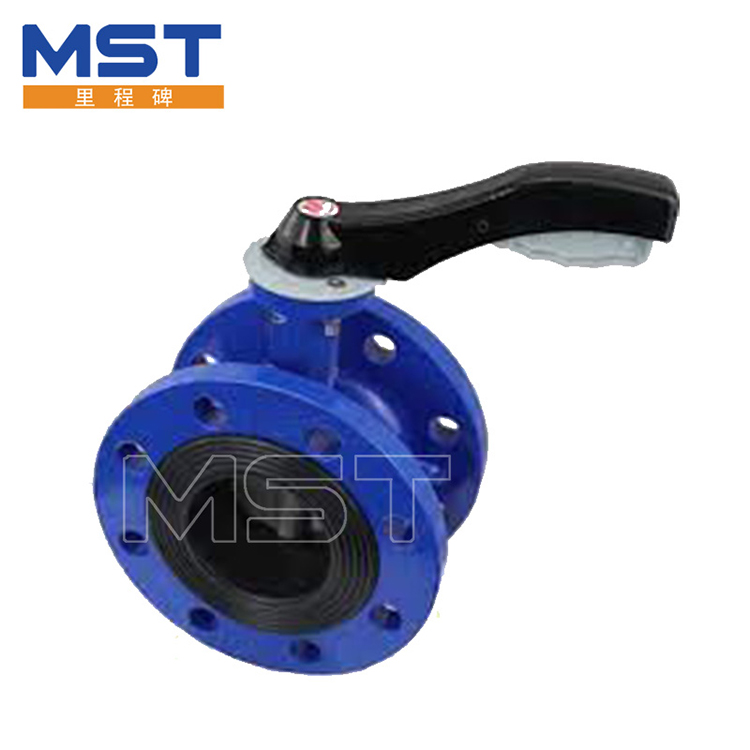

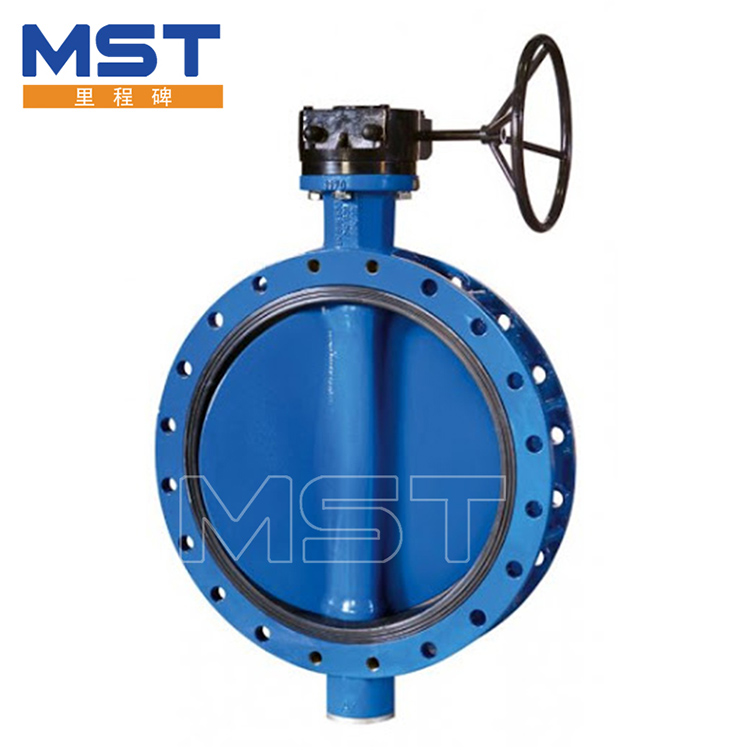

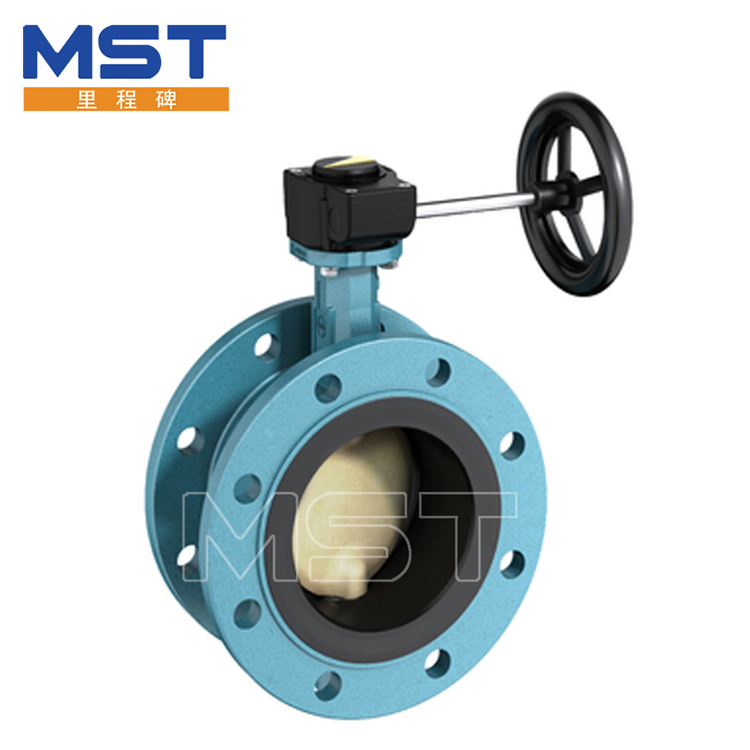

थ्रॉटल बटरफ्लाय व्हॉल्व्ह हे क्वार्टर-टर्न व्हॉल्व्हच्या कुटुंबातील आहेत आणि ते बॉल व्हॉल्व्हसारखेच काम करतात. "फुलपाखरू" ही रॉडला जोडलेली डिस्क आहे. जेव्हा रॉड चकतीला प्रवाहाच्या दिशेला लंब असलेल्या स्थितीकडे चतुर्थांश वळणावर फिरवते तेव्हा ते बंद होते .जेव्हा झडप उघडते, तेव्हा प्रवाहास अनुमती देण्यासाठी डिस्क परत फिरवली जाते .थ्रॉटल बटरफ्लाय व्हॉल्व्ह ऑन-ऑफ किंवा मॉड्युलेटिंग सेवांसाठी वापरले जातात आणि त्यांचे हलके वजन, लहान इंस्टॉलेशन फूटप्रिंट, कमी खर्च, द्रुत ऑपरेशन आणि खूप मोठ्या आकारात उपलब्धता यामुळे लोकप्रिय आहे. हे व्हॉल्व्ह हँडल, गिअर्स किंवा ऑटोमॅटिक अ‍ॅक्ट्युएटरद्वारे ऑपरेट केले जाऊ शकतात.

2.थ्रॉटल बटरफ्लाय वाल्वच्या ऑपरेशनचे तत्त्व

थ्रॉटल बटरफ्लाय वाल्वमध्ये तुलनेने सोपे बांधकाम आहे. थ्रॉटल बटरफ्लाय वाल्वचे मुख्य घटक म्हणजे शरीर, सील, डिस्क आणि स्टेम. थ्रॉटल बटरफ्लाय व्हॉल्व्हमध्ये कनेक्ट केलेल्या पाईपच्या मध्यभागी असलेली डिस्क असते आणि वाल्वच्या बाहेरील बाजूस अॅक्ट्युएटर किंवा हँडलशी जोडलेली स्टेम असते. बंद स्थितीत, डिस्क प्रवाहासाठी लंब आहे. आणि वाल्व सीटने सील केले आहे. ओ-रिंग वापरुन स्टेम देखील सील केले जाते. जेव्हा अॅक्ट्युएटर किंवा हँडल स्टेमला 90 अंश मागे फिरवते, तेव्हा डिस्क व्हॉल्व्ह सीटपासून दूर जाते आणि प्रवाहाच्या समांतर स्थितीत असते. आंशिक रोटेशन प्रवाहाला थ्रोटल किंवा प्रमाणबद्ध करण्यास अनुमती देते.

3.सामान्य थ्रॉटल बटरफ्लाय वाल्वचे शरीर रचना

मॉड्युलेटिंग सेवांसाठी वापरल्या जाणार्‍या थ्रॉटल बटरफ्लाय व्हॉल्व्हची रचना रेखीय किंवा समान टक्केवारी वैशिष्ट्यांसह केली जाऊ शकते.
1)रेषीय: जेव्हा प्रवाह दर डिस्कच्या प्रवासाच्या रकमेशी रेखीय संबंधात असतो, याचा अर्थ डिस्क उघडण्याच्या X% वर प्रवाह दर कमाल प्रवाह दराच्या समान X% असेल. उदाहरण म्हणजे जर डिस्क वळणाच्या 1/3 (30 अंश) उघडली असेल, तर प्रवाह दर कमाल 33.3% असेल.
२)समान: थ्रॉटल बटरफ्लाय व्हॉल्व्हमध्ये समान टक्केवारी वैशिष्ट्य असल्यास, याचा अर्थ व्हॉल्व्ह ट्रॅव्हलच्या समान वाढीमुळे प्रवाह दरात समान टक्केवारी बदल होतात. उदाहरण म्हणून, जर 30 ते 40 अंशापर्यंत प्रवास केल्याने प्रवाह दर 100 ते 170 m3/h (70% ने) वाढला, तर 40 ते 50 अंशांपर्यंतचा प्रवास प्रवाह दर 170 वरून 289 m3/h पर्यंत वाढेल ( 70% ने). याचा परिणाम डिस्क ट्रॅव्हल आणि फ्लो रेट यांच्यातील लॉगरिदमिक संबंधात होतो.

4.चा अर्जथ्रॉटल बटरफ्लाय वाल्व

5.FAQ

6. Tianjin माइलस्टोन पंप आणि वाल्व कं, लिमिटेड बद्दल

7.संपर्क माहिती
