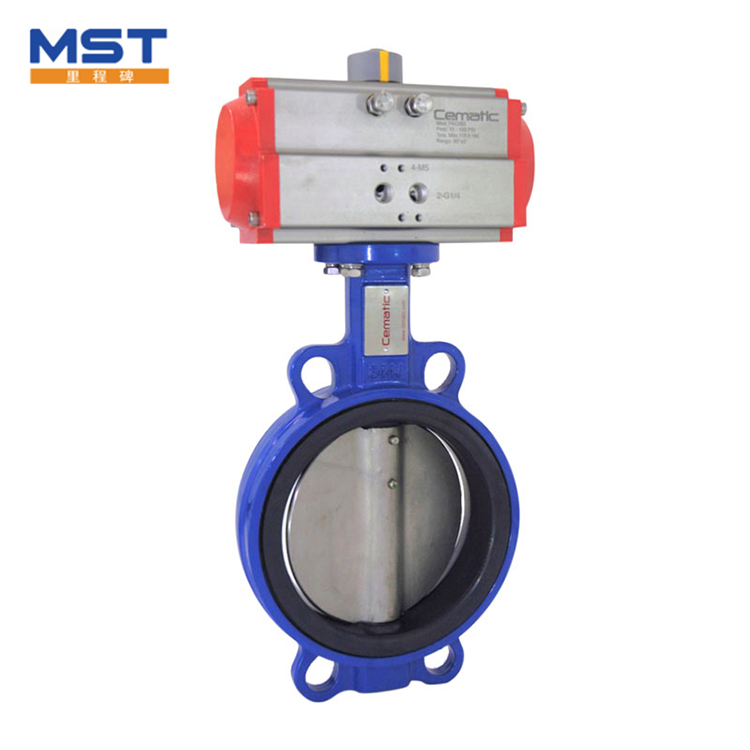

वेफर प्रकार फुलपाखरू नियंत्रण वाल्व

वेफर टाईप बटरफ्लाय कंट्रोल व्हॉल्व्हचा वापर प्रवाह वेगळे आणि नियमन करण्यासाठी केला जातो. क्लोजिंग मेकॅनिझम ही एक डिस्क आहे जी बॉल व्हॉल्व्हप्रमाणे झटपट बंद करण्याची परवानगी देते. वेफर प्रकारचे बटरफ्लाय कंट्रोल व्हॉल्व्ह वजनाने हलके असतात त्यामुळे त्यांना कमी आधाराची आवश्यकता असते. बॉल व्हॉल्व्हच्या विपरीत, डिस्क नेहमी प्रवाहात असते, म्हणून प्रवाहादरम्यान दबाव ड्रॉप नेहमीच प्रेरित केला जातो, वाल्व स्थितीकडे दुर्लक्ष करून. जेव्हा वाल्व पूर्णपणे उघडला जातो तेव्हा डिस्क सामान्यत: एक चतुर्थांश वळणावर फिरविली जाते, परंतु थ्रॉटल फ्लो करण्यासाठी वाल्व देखील वाढत्या प्रमाणात उघडले जाऊ शकते.

वेफर टाईप बटरफ्लाय कंट्रोल व्हॉल्व्हमध्ये डिस्क असते जी इलास्टोमर किंवा मेटॅलिक सीलच्या विरूद्ध सील बनवते. डिस्क शरीराच्या आत फिरते ज्यामुळे प्रवाह प्रतिबंधित किंवा परवानगी मिळते. वेफर प्रकारचे बटरफ्लाय कंट्रोल व्हॉल्व्ह खूप अष्टपैलू आहेत. हे मॅन्युअल किंवा प्रक्रिया नियंत्रण, द्रव किंवा वायू थ्रॉटलिंग चालू/बंद करण्यासाठी वापरले जाऊ शकते. ते त्यांच्या शॉट टेक-आउट्स आणि कमी खर्चामुळे वापरले जातात.

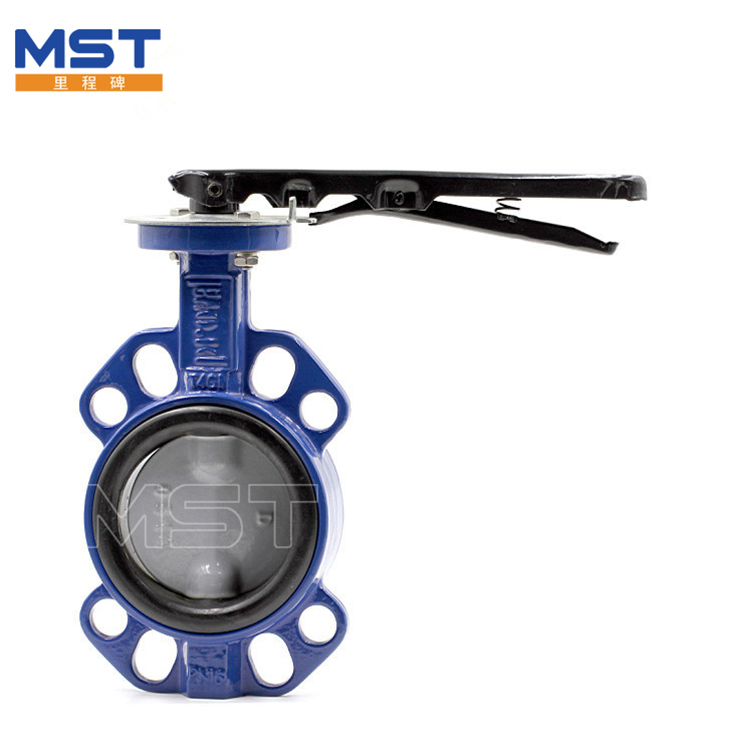

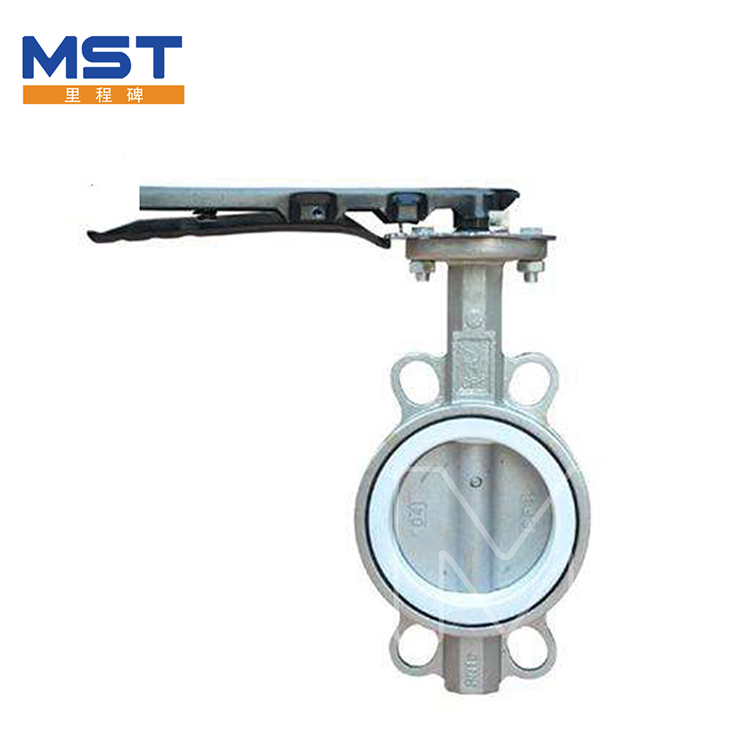

वेफर प्रकार बटरफ्लाय कंट्रोल व्हॉल्व्ह एका वेळी 1/4-वळण. लीव्हर ऑपरेटर अनेकदा स्क्वीझ हँडलने सुसज्ज असतात जे दातांच्या गोल रॅकमधून पिन काढून टाकते. पिनचा वापर डिस्कच्या आतमध्ये स्थिती सेट करण्यासाठी आणि इच्छित थ्रॉटल तयार करण्यासाठी केला जाऊ शकतो. झडप थंब स्क्रूने देखील लॉक केले जाऊ शकते. हे त्यांना O&G रिग्समध्ये वापरल्या जाणार्‍या मड पंपांवर वापरण्यासाठी आदर्श बनवते.

2.डिस्क आणि स्टेम डिझाइन - वेफर प्रकार बटरफ्लाय कंट्रोल वाल्व

वेफर प्रकार बटरफ्लाय कंट्रोल व्हॉल्व्ह डिस्क आणि स्टेमचा मुख्य घटक. ते वेफर प्रकारच्या बटरफ्लाय कंट्रोल व्हॉल्व्हमध्ये वेगळे तुकडे आहेत. डिस्क ही स्टेमशी जोडण्यासाठी मशीन आहे. डिस्क दोनपैकी एका मार्गाने स्टेम करण्यासाठी सुरक्षित केली जाऊ शकते. एका डिझाईनमध्ये, डिस्क कंटाळलेली असते आणि बोल्ट किंवा पिनसह स्टेमशी जोडलेली असते. 2रा बटरफ्लाय व्हॉल्व्ह डिझाइन डिस्क वापरते जी आधी कंटाळलेली असते आणि स्टेम डिस्कच्या आत फ्लोटशी जुळते. संक्षारक ऍप्लिकेशनमध्ये वापरण्यासाठी डिस्क झाकलेली असते किंवा झाकलेली असते तेव्हा डिस्कचे सेल्फ सेंटरिंग फायदेशीर असते.
वेफर टाईप बटरफ्लाय कंट्रोल व्हॉल्व्ह दोन फ्लॅंजमध्ये बसतो, स्टड एका फ्लॅंजमधून दुसऱ्या फ्लॅंजमधून जातात. झडप जागेवर धरले जाते आणि गळतीच्या ताणाने गॅस्केटने बंद केले जाते.
